采用不锈钢材质，
隔膜隔离器与通用压力表一体
厂家批发，专业定制，货期1-2天
产品型号：YTPF-60,YTPF-100，YTPF-150
规格：定做
精度：1.6级(可定）
可订制，详情请联系18971097956
全不锈钢隔膜压力表详细说明
一、什么场合适用全不锈钢隔膜压力表？
当我们测量一般气体、水和油液的压力时，可选用一般压力表：当测量硝酸。磷酸、强碱的压力时，可用不锈钢压力表。但是当被测量的介质有很强的腐蚀性（如盐酸、湿氯气、二氯化铁），有很高的粘度（如乳胶），易结晶（如盐水），易凝固（如热沥青），有固态浮游物（如污水），则再选用以上压力表是不可行的，因为就是SUS316不锈钢管也会被盐酸腐蚀，沥青和污水中的浮游物很快会将压力表的导压孔堵塞，而使仪表失去使用功能。隔膜压力表则能解决这些问题，人们可以根据不同的强腐蚀介质而选用不同的耐腐蚀隔膜膜片材质而起到防腐的作用。
隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。
二、全不锈钢隔膜压力表主要技术指标
温度特性
由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1％/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
1：精度等级1.6/2.5级
2：测量范围（Mpa）-0.1~60(特殊规格请在订货时注明)
3：隔膜材料316、聚四氟乙烯、钽、蒙乃尔、哈C等
4：内部填充工作液（1）硅油
（2）根据客户需求填充
5：工作条件（1）温度环境温度-20~+450℃等
（2）工作压力静负荷：用至测量上限值的3/4
交变负荷：用至测量上限值的2/3
短时压力：用至测量上限值
6：连接尺寸（1）螺纹连接：M20*1.5(M14×1.5、G3/8″、G1/2″、1/2NPT、1/4NPT)等
(2)法兰连接A：机械工业部标准JB81-5《平焊钢法兰》
B:化学工业部标准《耐酸平焊钢法兰》
C:本公司法兰标准
D:根据用户需求定制
7:全不锈钢隔膜压力表表盘直径：φ60mmφ100mmφ150mm
8:型号及形式
产品型号连接形式使用范围
YTP-60螺纹连接用于测量强腐蚀性介质的压力。如：氯气，盐酸，硝酸等。
YTP-100/YTP-150螺纹连接同上
YTP-60A法兰连接用于腐蚀性强烈，粘度较大，易结晶介质的压力
YTP-100A/YTP-150A法兰连接同上
三、全不锈钢隔膜压力表液位差的说明
尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如图所示的液位差的影响量△P。
四、全不锈钢隔膜压力表的耐蚀性的说明
隔膜压力表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。
法兰材料：不锈钢0Crl7Nil2M02(316)；不锈钢内衬氟塑料(316+F4)。
五、全不锈钢隔膜压力表的型号标记示例介绍
标记1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46
通用仪表为Y-100B不锈钢压力表，连接式为SR散热式，采用敞开凸面法兰MF隔离器（法兰）材料为碳钢，膜片材料为316不锈钢，测量范围0～4MPA，法兰标50-4.0HGJ46
六、订货须知
1、订货时请注明型号，名称，测量范围，接头螺纹尺寸，精度等级。
2、如有特殊要求，请在订货时详细说明。
隔膜压力表的隔膜材质的选择：对强酸类介质应该选用HCHBTA膜片，最好要衬四氟，对强碱类要用316L膜片

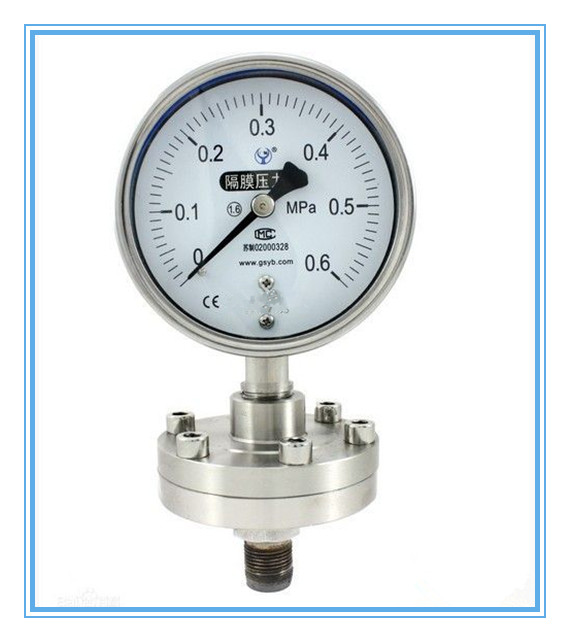

全不锈钢隔膜压力表图片展示
武汉天康仪表全不锈钢隔膜压力表图片实拍，严禁盗图。
全不锈钢隔膜压力表型号规格
全不锈钢隔膜压力表，型号YTPF-60/YTP-100/YTP-150
结构原理
隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形--位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值。
隔膜表的温度特性
由于隔膜表的系统内填充了密封液作为压力传递的介质，致使隔膜表的温度影响量与密液体膨胀系数、隔膜刚度及受压部位的温度有关。对于低量程压力仪表的影响尤为明显。一般受压部温度误差规定不大于0.1%/℃，所以隔膜表的温度影响一般是由通用压力仪表温影响量与隔膜隔离器受压部温度影响量两者之和。
隔膜表的耐蚀性
隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料:0Cr17Ni12Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C);钽(Ta)及氟塑料F4)。
法兰材料:不锈钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。
密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。
法兰的选择
现根据GB(中国)、HGJ(化工部)、DIN(德国）、JIS(日本)、ANSI(美国）等法兰标准以及国内实际使用情况编制成常用法兰系列标准。供用户选用。也可以接受用户其他规格的特殊订货。
密封液的选择
为保证隔膜表使用可靠性和安全性，应根据不同用途选择合适的密封液。
|
密封液
|
受压部温度范围
|
比重 g/cm 3
|
体膨胀系数 1/ ℃
|
用途
|
|
高粘度硅油
|
-10~200 ℃
|
1.07
|
0.95x10 -3
|
高温用
|
|
低粘度硅油
|
-30~100 ℃
|
0.94
|
1.08x10 -3
|
一般用
|
|
甘油水溶液
|
-5~100 ℃
|
1.27
|
0.61X10 -3
|
食品用
|
|
植物油
|
-5~100 ℃
|
0.93
|
1.03x10 -3
|
食品用
|
|
氟油
|
-30~150 ℃
|
1.93
|
0.75x10 -3
|
氢、氧
|
型号标记示例
标记1:Y-100B/SR/MF(A)/316/4MPa/50-4.0HGJ46
通用仪表为Y-100B不锈钢压力表，连接形式为SR散热式，采用敞开式凸面法兰MF，隔离器(法兰)材料为碳钢，膜片材料为316不锈钢,测量范围0-4MPa,法兰标准50-4.0HGJ46。
标记2:YSG-2/Z/MG(B)/哈/1MPa/20-4.0HGJ47
通用仪表为YSG-2电感压力变送器，连接形式为直接，采用工字型法兰MG，隔离器(法兰)材料为1Cr18Ni9，膜片材料为哈氏合金，测量范围0~1MPa，法兰标准为20-4.0HGJ47。
全不锈钢隔膜压力表厂家直销
武汉天康仪表厂家专业生产全不锈钢隔膜压力表，压力表咨询热线：18971097956
